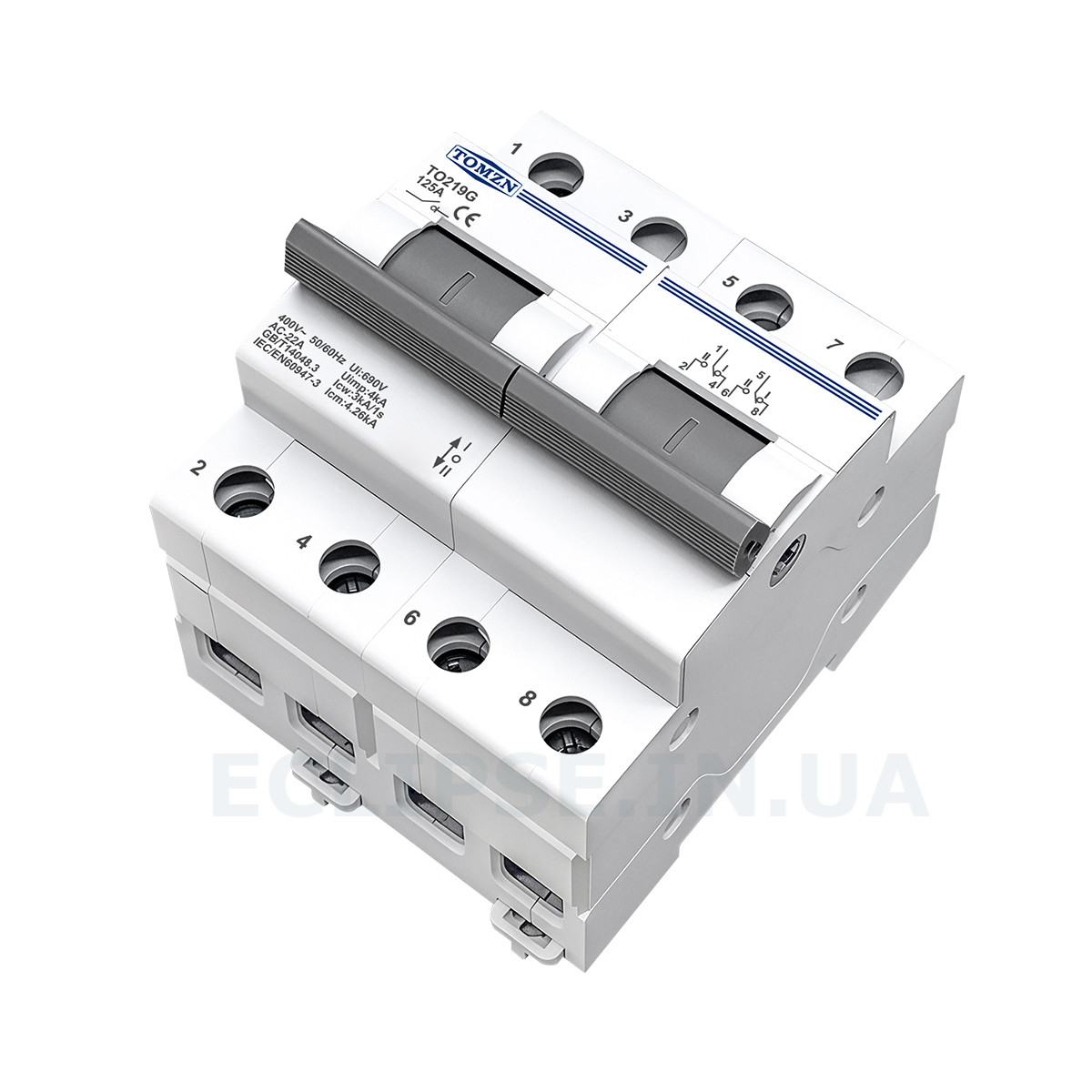

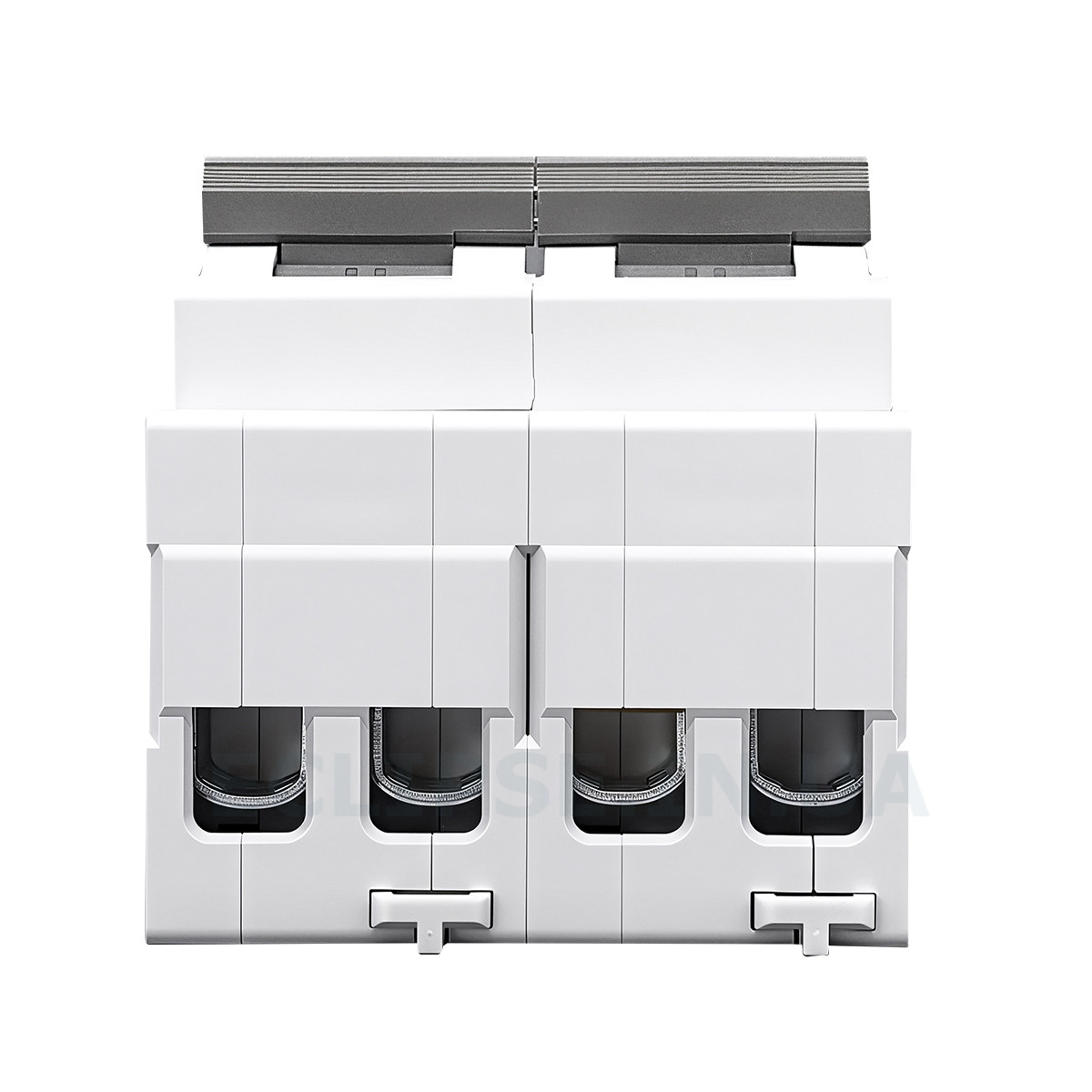

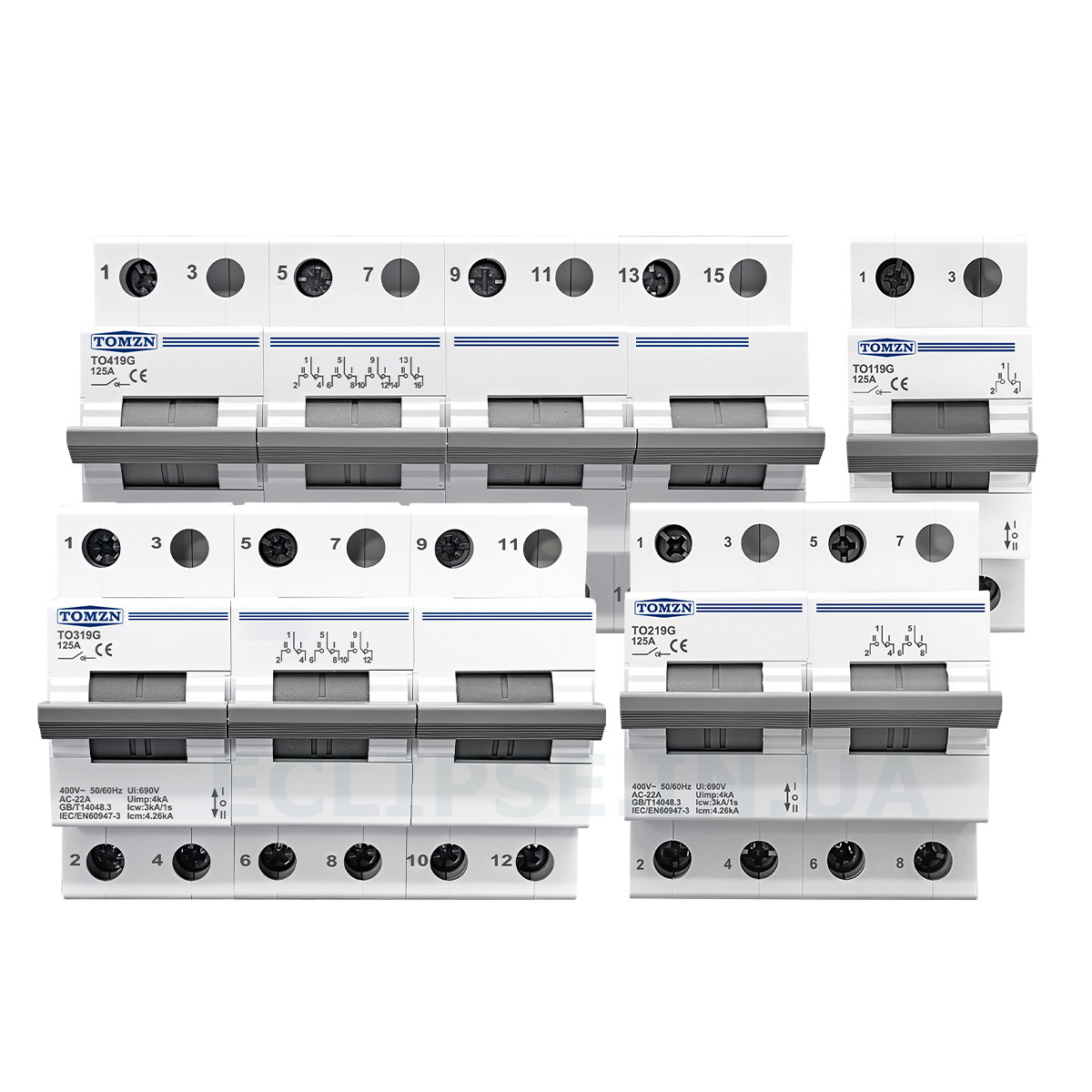

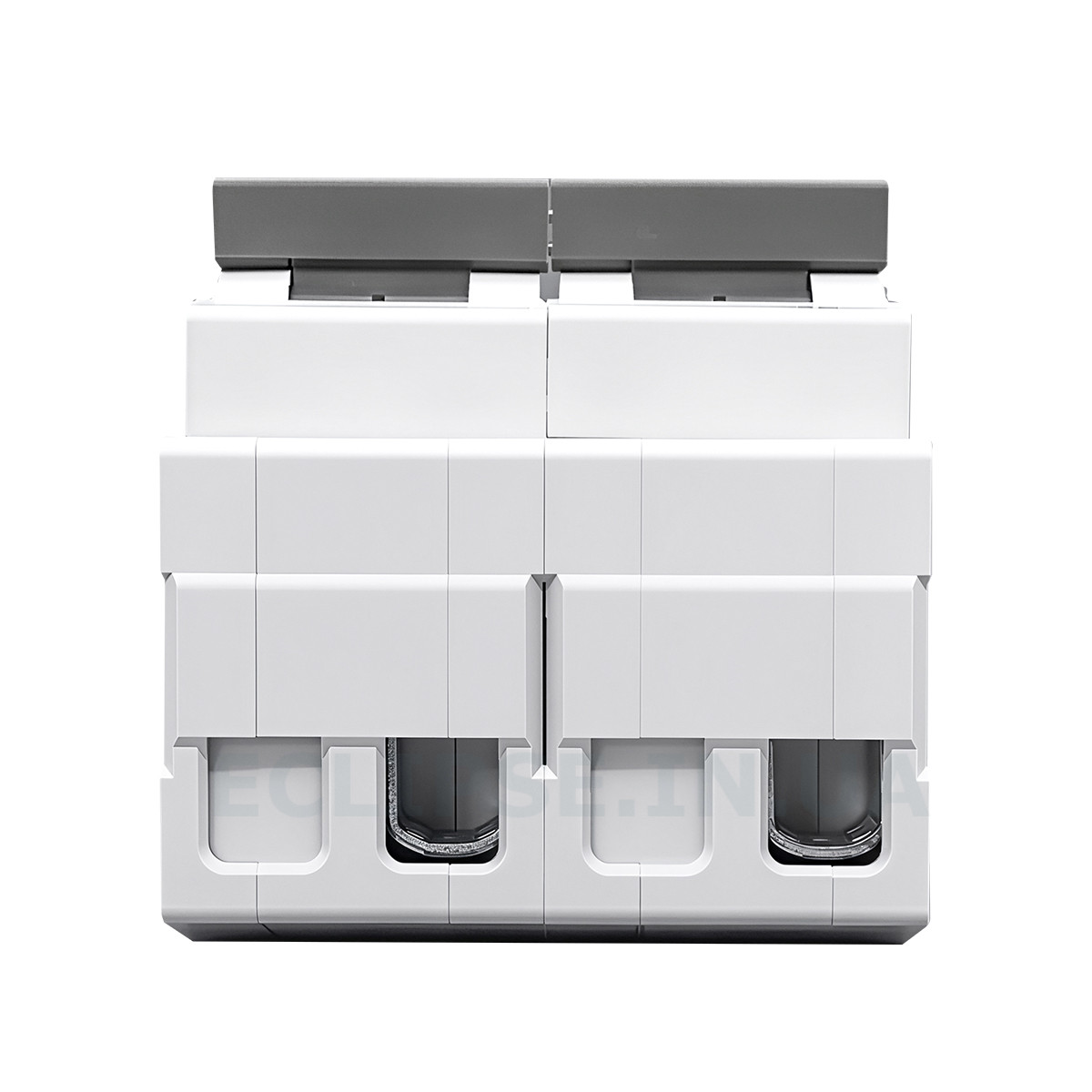

Ручний перекидний перемикач (рубильник) резерву від 1 до 4 полюсів 220/230/2380 Вольт до 125 Ампер на 3 положення (тип автомату) від TOMZN за 285грн (код товару: TO19G125)

Особливості:

Це ручний перемикаючий пристрій (MTS) термінального типу. Він підходить для мереж AC 50/60 Гц з номінальною напругою 400 В і максимальним струмом навантаження до 125А. Пристрій відповідає стандартам IEC, CCC, CE.

Алгоритм роботи контактів:

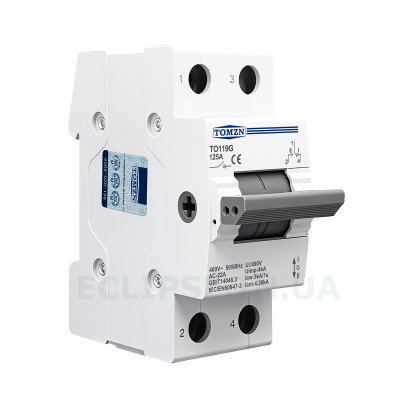

TO119G (1 фаза / 1P):
1. Положення I: контакти 1 та 2 з'єднані.
2. Положення II: контакти 1 та 4 з'єднані.
3. Середнє положення: обидві групи роз'єднані.

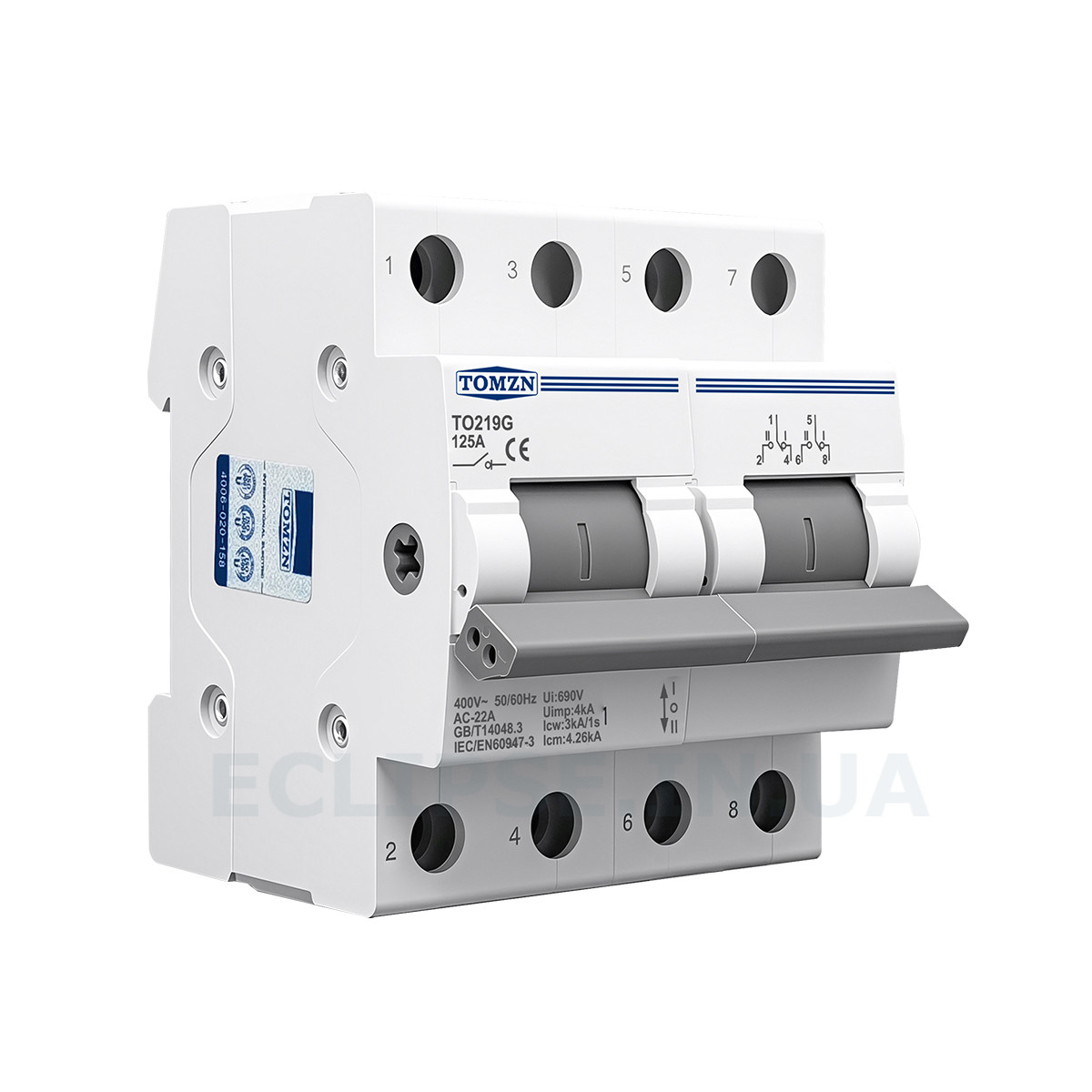

TO219G (2 фази / 2P):
1. Положення I: контакти 1-2 та 5-6 з'єднані.
2. Положення II: контакти 1-4 та 5-8 з'єднані.
3. Середнє положення: обидві групи роз'єднані.

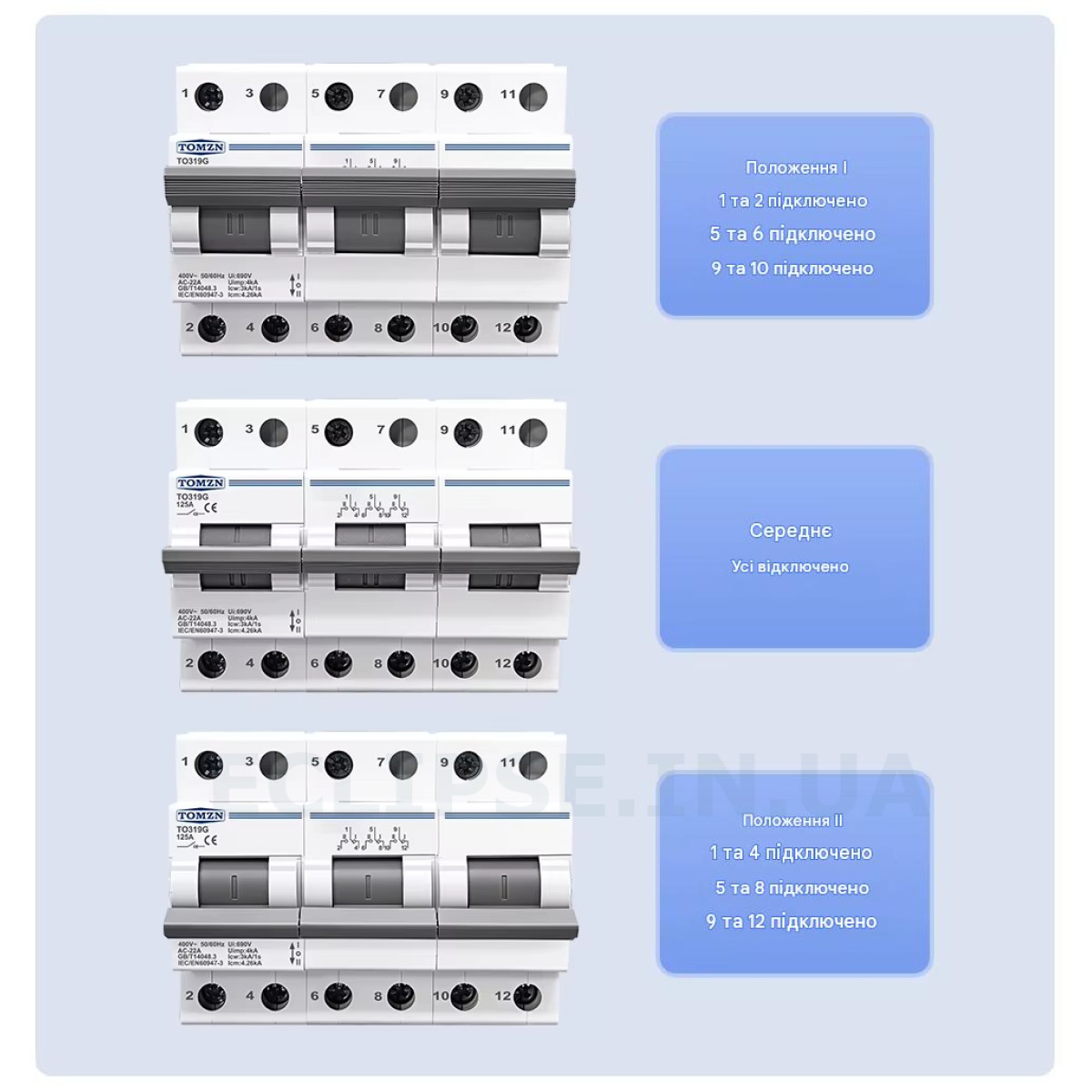

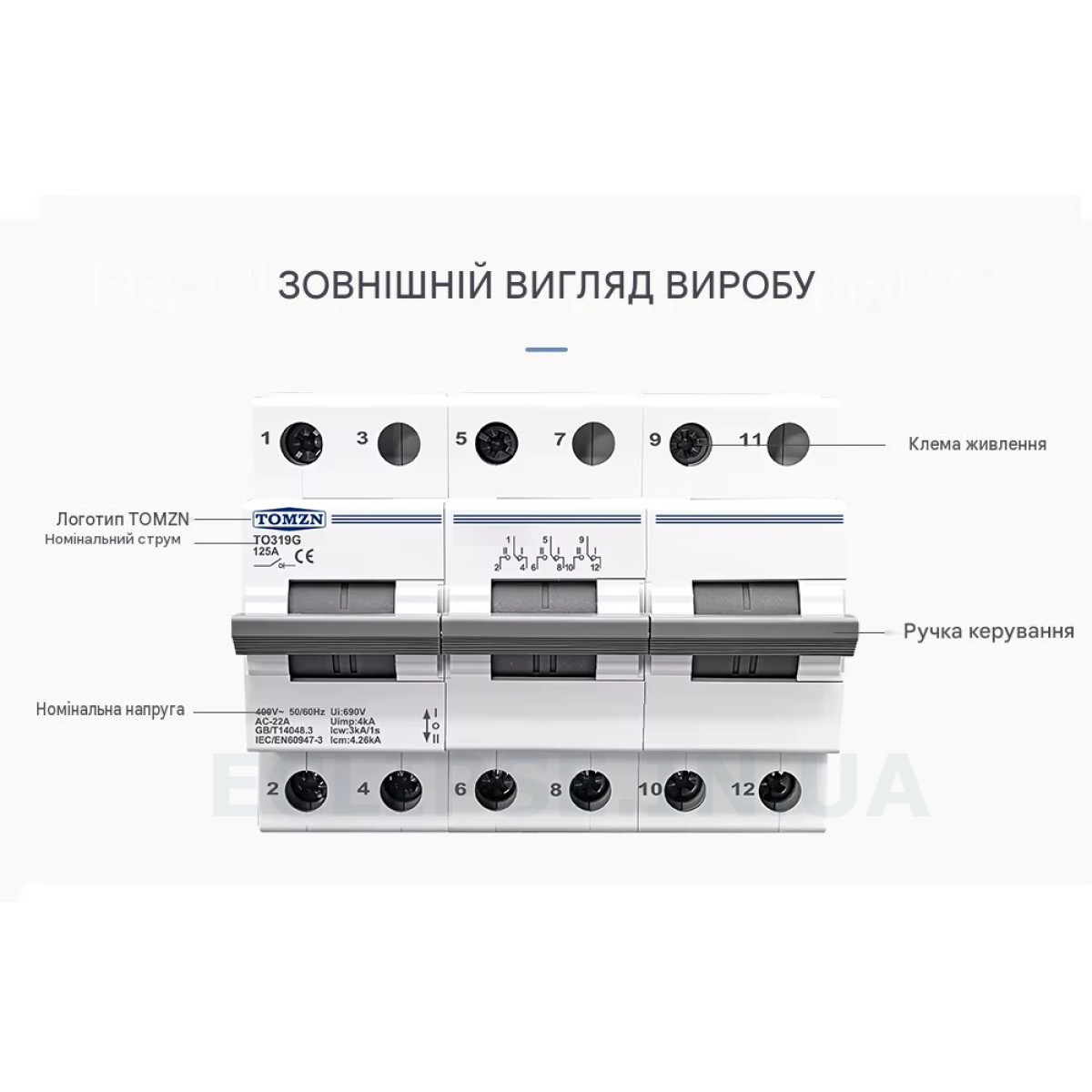

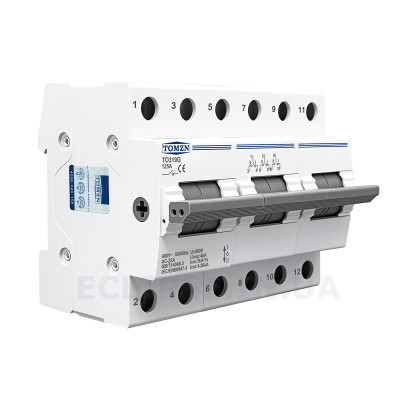

TO319G (3 фази / 3P):
1. Положення I: з'єднані пари 1-2, 5-6 та 9-10.
2. Положення II: з'єднані пари 1-4, 5-8 та 9-12.
3. Середнє положення: обидві групи роз'єднані.

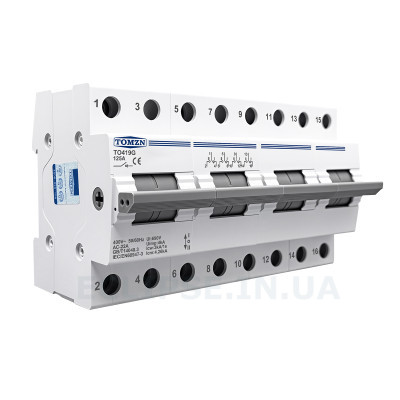

TO419G (4 фази / 4P):
1. Положення I: з'єднані пари 1-2, 5-6, 9-10 та 13-14.
2. Положення II: з'єднані пари 1-4, 5-8, 9-12 та 13-16.
3. Середнє положення: обидві групи роз'єднані.

Примітки:

• Живлення навантаження буде короткочасно перервано при перемиканні.

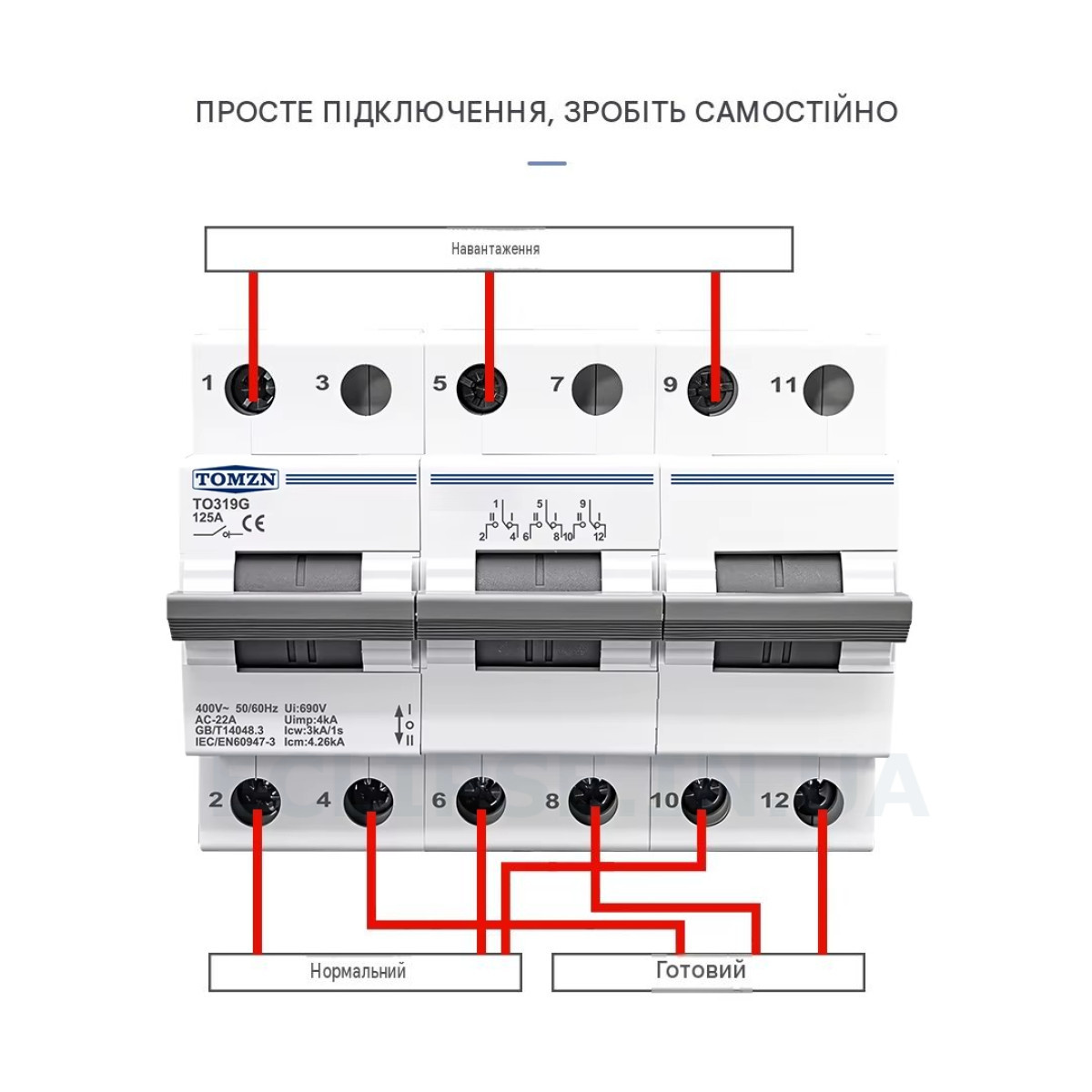

• Положення вхідних і вихідних проводів можна регулювати відповідно до фактичних потреб. При використанні для перемикання подвійного живлення (мережа/генератор) необхідно використовувати схему "вхід знизу, вихід зверху".

Склад комплекту:

1) Перемикач резерву (відповідно до обраної моделі) - 1 шт.
