Безкоштовна заміна товара, якщо з ним станеться гарантійний випадок впродовж 3-х місяців від дня отримання товару при замовленні через кошик
- Бренд:
- Код товару:1REM400
- Артикул:K220401
- 8
- Робоча напруга:3 - 12 Вольт
- Показати всі характеристики
185грн
Є в наявності
Достатньо
3 штук або більше: 180грн
Особливості:
Універсальний модуль AK-K220401 — це високоефективний бездротовий передавач на базі преміального чіпа з модуляцією FSK. Пристрій вирізняється наднизьким енергоспоживанням, високою швидкістю передачі даних та винятковою стабільністю сигналу. Завдяки високій інтеграції компонентів, модуль має мінімальні габарити та низьку собівартість, що значно підвищує конкурентоспроможність ваших рішень у сферах RKE, охоронних систем та дистанційного керування.
Галузь застосування:
Дистанційне керування дверними замками автомобіля (RKE);
Пристрої дистанційного відкриття дверей;
Бездротові охоронні сигналізації;
Бездротові дверні дзвінки;
Бездротові контролери;
Дистанційна бездротова передача даних;
Технічні характеристики:
• Робоча частота: 433.99 ~ 434.01 МГц
• Модуляція: FSK
• Потужність передачі: +18 ~ +20 dBm
• Дальність передачі: до 400 м
• Робоча напруга: DC 3,6V - 12V
• Струм очікування: менше 1 мкА
• Робочий струм: 19 - 28 мА
• Робоча температура: від -20°C до +70°C
• Кількість каналів: 2 (A0 — 1101, A1 — 1110)
Важливі примітки:

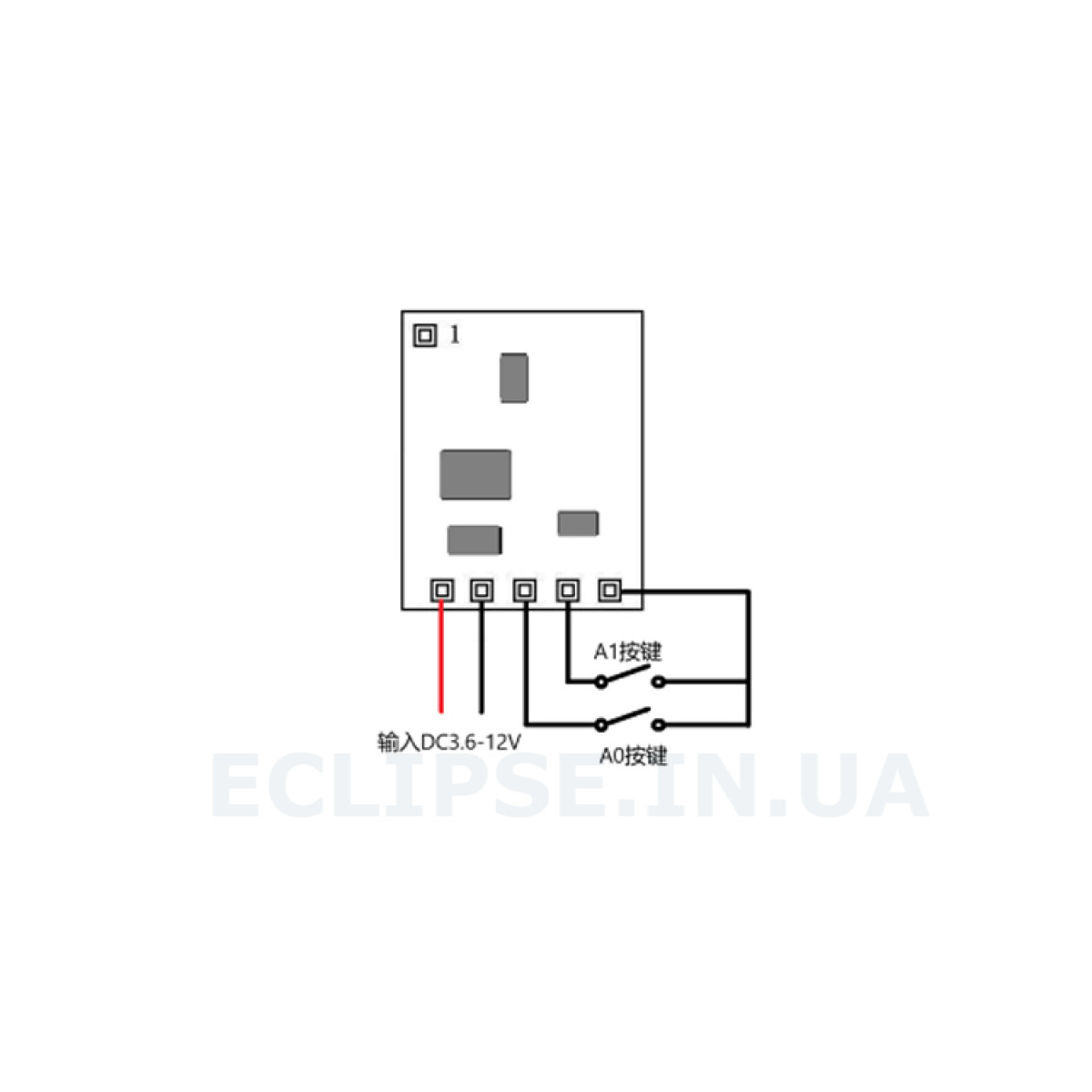

Пін | Назва | Опис функцій |
1 | ANT | Вхід антени |
2 | V+ | Позитивний полюс живлення |
3 | GND | Негативний полюс живлення |
4 | A0 | Інтерфейс кнопки A0 |
5 | A1 | Інтерфейс кнопки A1 |
6 | MCU | Позитивний полюс живлення MCU |
Біти даних продукту
№ | Порт кнопки | Двійкові біти даних |
1 | A0 | 1101 |
2 | A1 | 1110 |
Примітка: Тестування при живленні 12В та температурі 25℃
Параметр | Символ | Стан | Значення | Од. вим. | ||
Мін. | Тип. | Макс. | ||||
Робоча частота | Fc |
| 433.99 | 434 | 434.01 | МГц |
Тип модуляції |
|
| FSK |
| ||
Потужність випромінювання |
|
| +18 | +18 | +20 | дБм |
Струм очікування |
| V+ =12В | 0.8 | 0.9 | 1 | мкА |
Робоча напруга | V+ |
| 5 | 12 | 12 | В |
Робочий струм | IRC | fRX= 434МГц | 19 | 21 | 28 | мА |
Кварц |
| 20PF 10PPM |
| 26 |
| МГц |
Робоча температура |
|
| -20 |
| +70 | ℃ |
Живлення: Вхідна напруга не повинна перевищувати 12V. Суворо дотримуйтесь полярності підключення, щоб запобігти пошкодженню чіпа.
Радіозавади: У середовищах з високим рівнем електромагнітного шуму дальність передачі може бути знижена.
Умови експлуатації: Заборонено використовувати модуль у вологому середовищі без додаткового захисного корпусу.
Склад комплекту:
1) Бездротовий модуль передавача AK-K220401 - 1 шт.
| Габарити | |
| Розміри | 26.2 x 16.5 x 5 (мм) |
| Властивості | |
| Відстань дистанційного керування | до 400 метрів |
| Робоча радіочастота | 433 мГц |
| Живлення та потужність | |
| Робоча напруга | 3 - 12 Вольт |
