Ручной опрокидывающий переключатель(рубильник) резерва от 1 до 4 полюса 220/230/380 Вольт до 40 Ампер на 3 положения от TOMZN за 215грн (код товара: TO119G40)

Особенности:

Ручной переключатель питания (РПВ) – это критически важное электрическое устройство, предназначенное для обеспечения надежного питания важных цепей. Он служит безопасным мостом между двумя независимыми источниками питания, обычно питающей сетью (основной источник) и генератором (резервный источник).

1. Безопасное переключение источника питания

Основная функция заключается в ручном переключении электрической нагрузки из неисправного или обесточенного основного источника питания на резервный источник питания. Это гарантирует, что критически важные системы и оборудование могут продолжать работать без продолжительных перерывов.

2. Полная электрическая блокировка

Ключевой механизм безопасности гарантирует, что оба источника питания никогда не могут быть подключены одновременно. Это предотвращает обратное питание, которое может повлечь за собой серьезные короткие замыкания, повредить оборудование и создать серьезную опасность для работников коммунальных служб.

3. Изоляция и управление оператором

Он имеет четкое положение «ВЫКЛ.» или «ОТКЛ», что позволяет полностью физически изолировать нагрузку от обоих источников. Это обеспечивает безопасное обслуживание и ремонт.

Управление является прямым и целенаправленным, с четко обозначенными положениями (например, «Линия 1», «Линия 2», «Выключено»). Этот ручной, неавтоматизированный процесс предоставляет операторам полный контроль и устраняет риск непреднамеренного автоматического переключения.

Примечания:

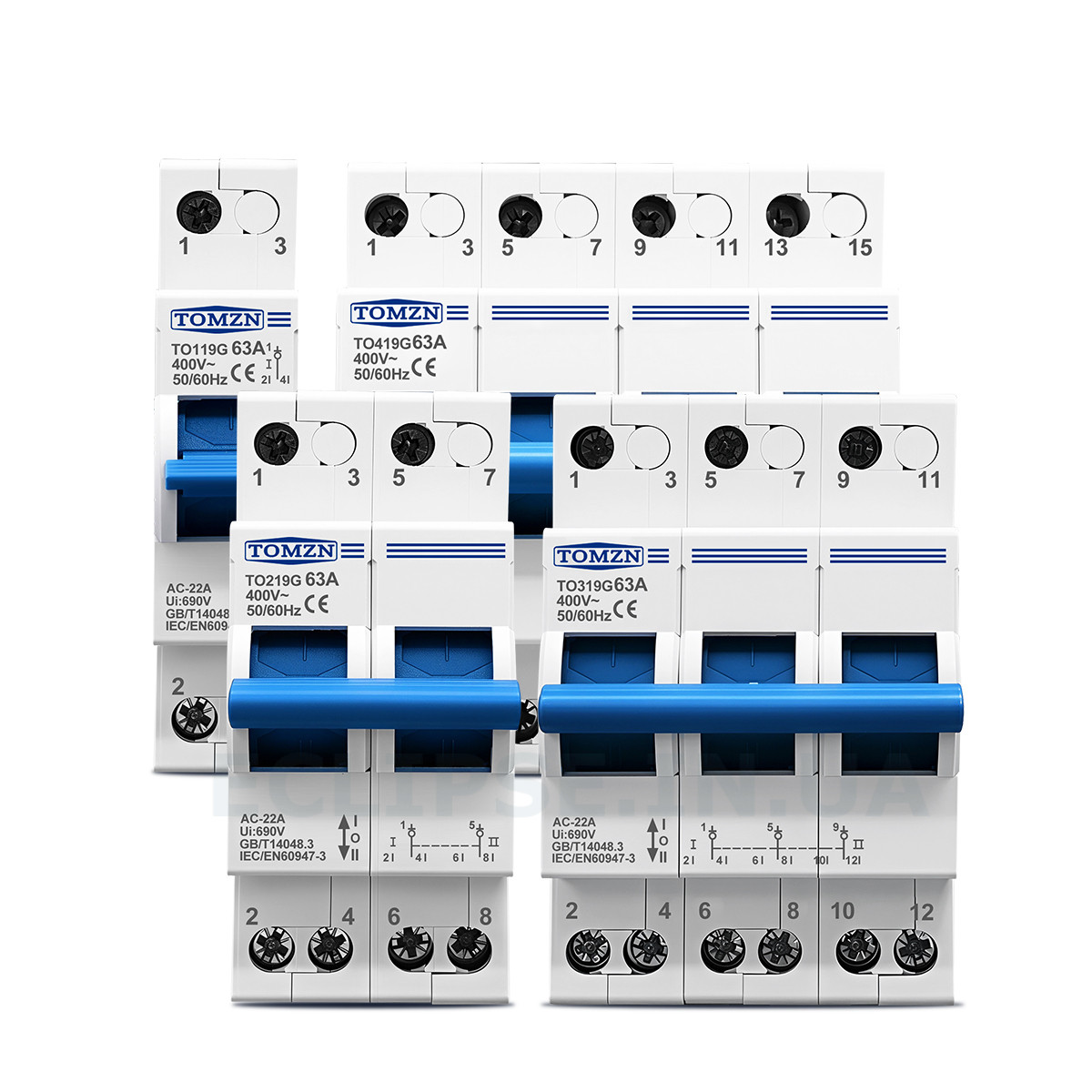

TO119G 1P 400V AC

1P Ручной выключатель (MTS)

1. Когда ручка в положении I: 1 и 2 подключены

2. Когда ручка в положении II: 1 и 4 подключены

3. Когда ручка в среднем положении: обе группы отключены.

TO219G 2P 400V AC

2P Ручной выключатель (MTS)

1. Когда ручка в положении I:

1 и 2 подключены

5 и 6 подключены.

2. Когда ручка в положении II:

1 и 4 подключены

5 и 8 подключены.

3. Когда ручка в среднем положении: обе группы отключены.

TO319G 3P 400V AC

3P Ручной выключатель (MTS)

1. Когда ручка в положении I:

1 и 2 соединены

5 и 6 соединены.

9 и 10 соединены

2. Когда ручка в положении II:

1 и 4 соединены

5 и 8 соединены.

9 и 12 соединены

3. Когда ручка в среднем положении: обе группы отключены.

TO419G 4P 400V AC

4P Ручной выключатель (MTS)

1. Когда ручка в положении I:

1 и 2 соединены

5 и 6 соединены

9 и 10 соединены

13 и 14 соединены.

2. Когда ручка находится в положении II:

1 и 4 подключены

5 и 8 подключены

9 и 12 подключены

13 и 16 подключены.

3. Когда ручка находится в среднем положении: обе группы отключены.

Положение входного и выходного проводов можно регулировать в соответствии с фактическими потребностями (верхний и нижний выход не обязательно, при использовании для двойного переключения питания необходимо использовать нижний вход и верхний выход).

Область применения:

У устройства нет ограничений сфер использования, только если технические условия не превышают номинальные значения.

Состав комплекта:

1) Ручной переключатель резерва (зависит от выбора)- 1 Шт.
