Обзор Sonoff DUALR3 и его маленькая тайна

Опубликован Бак 12.03.2021 0 Комментариев Обзоры устройств "Умный дом",

Я хотел бы сказать, что ни один Sonoff не пострадал при создании этого обзора, но я не могу...

Еще месяц и еще один продукт от ITEAD. На этот раз ребята из Sonoff решили объединить Sonoff Mini с Sonoff Dual, а затем использовать его для создания детей с Sonoff POWR2 - чтобы создать Sonoff DUALR3. Переключатель, достаточно маленький, чтобы поместиться за настенным переключателем, и достаточно мощный, чтобы справиться с несколькими каналами по отдельности. Как следует из названия, два - это магическое число! Посмотрим, что еще мы можем с этим сделать.

Sonoff DualR3

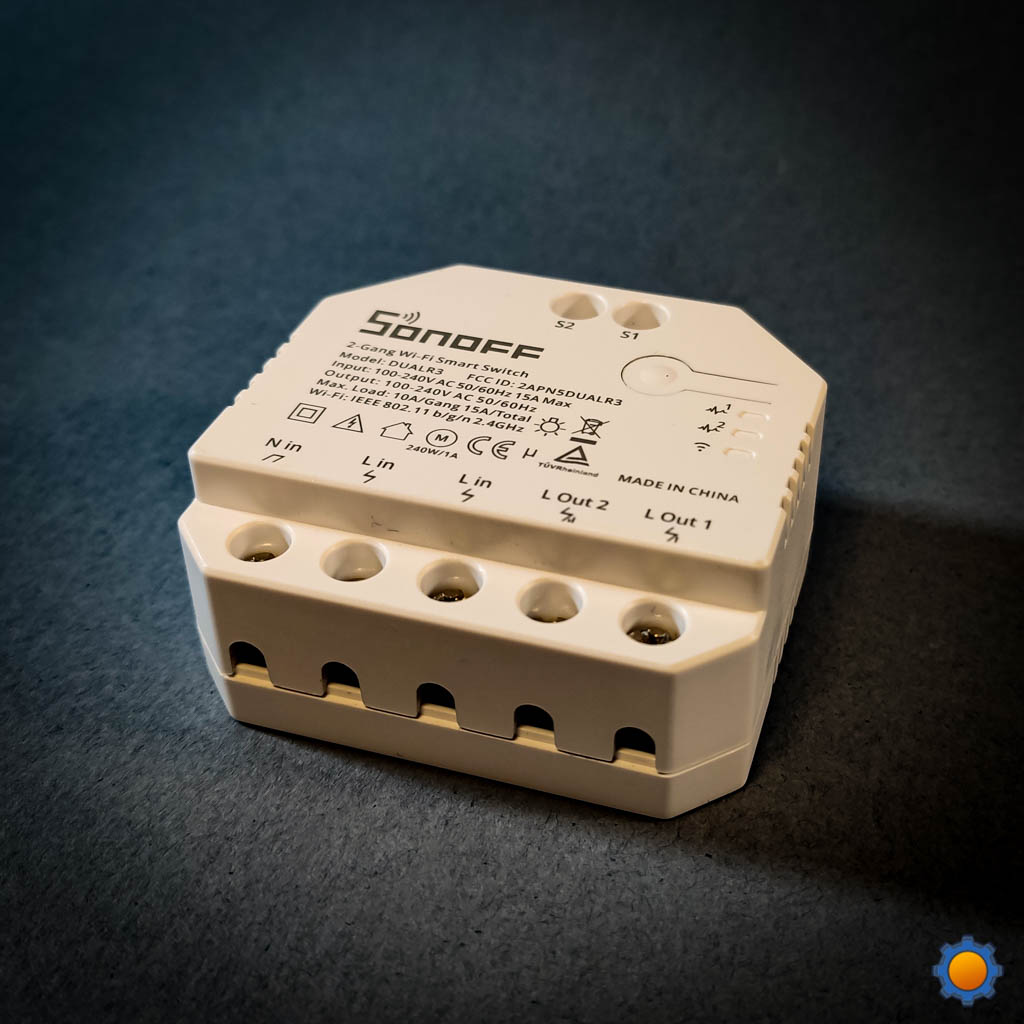

Он лишь немного больше своего старшего брата Sonoff Mini, который должен удобно разместиться за настенным переключателем. Он основан на Wi-Fi, и, как обычно с устройствами Sonoff, вы можете подключить его к устройствам eWeLink и воспользоваться преимуществами интеграции интеллектуального помощника: Google Home и Alexa..

При ближайшем рассмотрении у Sonoff DualR3 меньше клемм, чем хотелось бы. Он может управлять 2 переключателями и 2 группами, но количество клемм меньше, чем количество кабелей, необходимых для его снятия. Чтобы он заработал, вам придется сращивать кабель. Стоит отметить, что Sonoff DualR3 требует фазного и нейтрального провода для работы.

Клеммы сделаны из металла и выглядят прочно, поэтому подходят для проводов освещения. Интеллектуальный переключатель поставляется со следующей спецификацией:

  • Вход 100-240 В переменного тока 50/60 Гц 15 А
  • Выход 100-240 В переменного тока, 10 А на группу (всего 15 А)
  • Нагрузка двигателя 240 Вт макс. При 1 А (индуктивная)
  • Wi-Fi 2,4 ГГц 802.11 b / g / n
  • Функция измерения мощности на канал

Как вы можете видеть, несмотря на свои небольшие размеры, он обладает отличными возможностями, пока вы не подвергаете подключение к  высоким индуктивным нагрузкам. Это устройство может быть идеальным устройством для открывания гаражных ворот..

Sonoff DUALR3 поставляется с небольшим кронштейном, который можно использовать для крепления на DIN-рейку или на стену с помощью 2 винтов. Устройство легко устанавливать и снимать.

Сопряжение и eWeLink

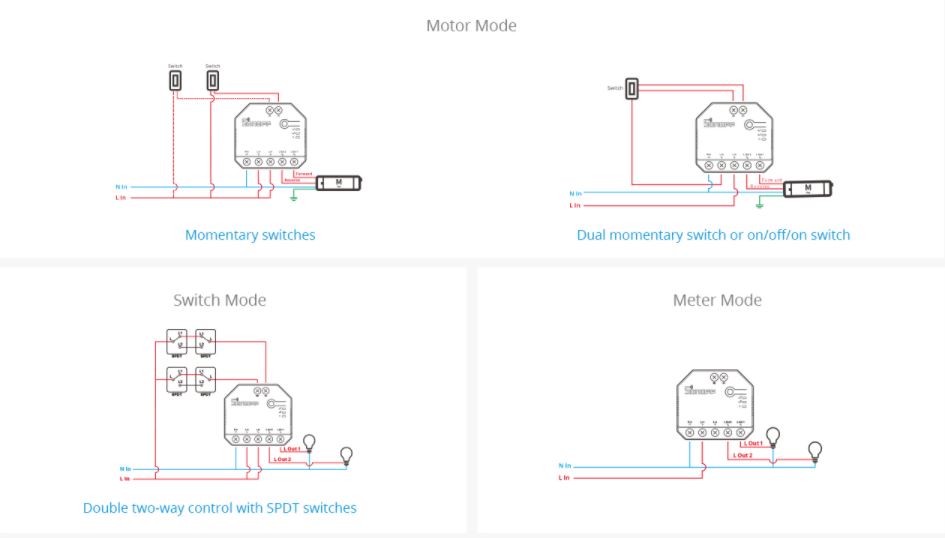

Сопряжение выполняется через Bluetooth вместо традиционной точки доступа. Он мгновенно соединяется и eWeLink проведет вас через процесс настройки. Sonoff DUALR3 можно использовать как:

  • выключатель для света
  • контроллер мотора
  • линейный измеритель мощности на 2 канала
Включение

Приложение Sonoff DualR3 и eWeLink предлагает 3 режима переключения. Доступны импульсный, триггер и переключающий режимы, которые можно настроить отдельно для каждого переключателя.

В отличие от Sonoff Mini, переключатели, добавленные к Sonoff DUALR3, используют для подключения питание от сети. Для работы они должны быть подключены к проводу с напряжением. Если вы планируете заменить Sonoff Mini, убедитесь, что ваш настенный выключатель совместим, поскольку Mini использует логику переключения 3,3 В..

Измерение мощности

Измерения энергопотребления показывает, что есть поддержка двух линий нагрузки, поскольку устройство использует это для измерения потребления энергии по каждому каналу. Я должен сказать, что мне это нравится, поскольку приложение eWeLink не только позволяет вам контролировать потребление устройства, но и устанавливать значения, при которых Sonoff DUALR3 будет отключаться благодаря функции OPS..

Оба канала могут измерять следующие значения:

  • Текущий ток
  • Напряжнение
  • Активную мощность
  • Рекативную мощность
  • Полная мощность
  • Ежедневное потребление

Рисуются красивые диаграммы использования энергии. В дополнение к этому, есть возможность измерять потребление энергии «в реальном времени», указав время начала и окончания измерения..

Контроллер мотора

Другой вариант использования - управление небольшим двигателем с помощью Sonoff DUALR3. Это может быть механизм жалюзи, ставни или даже гаражные ворота, если двигатель соответствует спецификации..

LAN и режим DIY

Опция LAN доступна, но пока нет индикации режима DIY. Я скоро спрошу кое-что об ITEAD. Мне бы хотелось, чтобы это было доступно на устройстве с включенным измерением мощности..

Сюрприз кроется внутри

Очевидно, следующим шагом было заглянуть внутрь и поближе взглянуть на печатную плату, доступные контактные площадки для взлома и все остальное. И вот здесь большой сюрприз. В отличие от всего остального из sonoff, с которым я играл раньше, Sonoff DualR3 не основан на ESP8266 / ESP8285..

Я считаю, что Sonoff DUALR3 - это первый коммутатор Sonoff с ESP32 внутри. Это настоящий отход от экспериментов с другими микроконтроллерами. Увидим ли мы больше плат Sonoff на базе ESP32? Это вопрос, который я задам ITEAD после новогодних каникул в Китае. На данный момент я могу поиграть с идеей, что ESP32 будет использоваться в новых продуктах Sonoff..

Можно хакнуть?

Мое внимание переключается на планшеты для разработчиков. В конце концов, вы знаете, что я буду делать дальше. Прошить Tasmota и попытаться разобраться в этом в NodeRED. Я рад видеть обычных подозреваемых, присутствующих на печатной плате: GND, 3V3, TX, RX, но GPIO00 не обнаружен. Пэды RX2 и TX2 также, вероятно, отвечают за 2-ю комбинацию переключателя / группы. Я буду подталкивать эту штуку и дальше в своей попытке взлома.

Сопоставление ESP32 будет самой сложной задачей, так как я ожидаю, что мне придется удалить ESP с печатной платы боли, чтобы исследовать следы. Так как я уже убил свой Sonoff DualR3, он будет использоваться в качестве жертвы, пока я жду прибытия нового.

Ни один Sonoff не пострадал при создании этого….

Если вы не смотрели видео, но все еще хотите знать, что случилось с моим подключением, читайте дальше. Я сделал 2 ошибки. Я очень спешил (готовить видео на сегодня) и быстро взглянул на схему подключения. Это не мое первое родео, я достаточно знал, как их соединить (по крайней мере, так я думал). Я использовал мультиметр, чтобы убедиться, что на контактах S1 и S2 нет постоянного напряжения, как на Sonoff Mini. Это была моя вторая ошибка - игнорирование показаний.

Когда я подключил переключатель, я подключил его между S1 и нейтралью, что было неправильно. - он должен быть подключен к фазе. Щелчок переключателя закоротил 240 В и зажарил Sonoff DUALR3.

Вскрытие приносит хорошие новости. ITEAD был достаточно любезен, чтобы пометить все контакты на плате расширения, что упростило идентификацию и подтвердило, что GPIO00 открыт. И для нашего удобства он подключен к физической кнопке на Sonoff DUALR3. Похоже, у нас есть все планшеты, чтобы попытаться взломать эту штуку, за исключением того, что у меня нет рабочего устройства.

Вывод

Это отличное устройство, которое позволяет мне независимо управлять несколькими каналами. Взломать будет интересно, но придется подождать, пока приедет новый! Это была полностью моя вина, и я так зол на себя. С другой стороны, это доказывает, что все обошлось без пожара. Попрошу новую и в этот раз постараюсь не убивать. Пожелайте мне удачи! Если вы хотите увидеть, как это обернулось, выберите один из вариантов, чтобы подписаться на меня. Есть вопросы? Оставьте это в этой ветке Reddit.

Отказ от ответственности

Этот продукт спонсируется itead.cc, но я оставляю за собой право на честное и беспристрастное мнение о продукте...
